El vuelo parabólico y la microgravedad

por

Hace unos meses hablé del proyecto de mi amigo Héctor Salvador y su equipo en el artículo sobre Turbinators. Para llevar el experimento a buen término fue necesario situarlo en un entorno con condiciones de microgravedad.

Este término, “microgravedad”, puede resultar algo confuso para los no iniciados. Si alguna vez os habéis preguntado por qué exactamente flotan los astronautas en el espacio, o por qué cuando nos subimos a un ascensor sentimos esa sensación de empuje en el estómago, el artículo de hoy, escrito por Héctor, dará respuesta a vuestras dudas.


Campañas de Vuelos Parabólicos para Estudiantes

Todos los años, la Agencia Espacial Europea (ESA) ofrece la oportunidad a treinta equipos de estudiantes de los distintos países miembro de probar sus experimentos en condiciones de microgravedad, participando en una campaña de vuelos parabólicos.

Cabe resaltar que los vuelos parabólicos es la única forma de experimentar la microgravedad sin ser astronauta. Pero antes de explicar en qué consisten, repasemos el concepto de microgravedad.

¿Qué es la microgravedad?

Es creencia común que los astronautas flotan por hallarse lejos de la tierra, usándose el término de “ingravidez” o “ausencia de gravedad”. Sin embargo, para que la fuerza de la gravedad se anule nos deberíamos alejar una distancia infinita de cualquier cuerpo con masa.

Astronauta flotando en el interior de la Estación Espacial Internacional.

Si se considera que el campo gravitatorio terrestre es el creado por una partícula situada en el centro de la tierra, el valor en la superficie (a 6.371 km del centro) es prácticamente igual al valor en órbitas LEO, como en la que se encuentra la Estación Espacial Internacional (a una media de 400 km de altitud sobre la superficie terrestre), para ser exactos, el valor de la gravedad en la ISS es el 89% del Terrestre (apenas un 10% menor). ¿Qué ocurre entonces? ¿Por qué flotan los astronautas? Es más, ¿cómo se puede conseguir el mismo efecto dentro de un avión de pasajeros?

Gráfico de la NASA explicando la microgravedad.La respuesta está en el concepto de “Caída Libre”. Veamos un par de ejemplos antes de definirlo: Cuando montamos en un ascensor, y se pone en movimiento (por ejemplo, hacia arriba), notamos como el suelo al comenzar a subir presiona nuestros pies hacia arriba y sentimos como si, momentáneamente, pesásemos más de lo normal).

Lo mismo ocurre en sentido inverso: cuando comienza a bajar el suelo se acelera hacia abajo y notamos un “vacío” en el estómago. ¿Qué ocurriría si cortásemos el cable del ascensor?, pues que partiendo de un mismo estado inicial, tanto nosotros como el ascensor caeríamos con la misma velocidad, la sensación sería como si no pesásemos nada en absoluto.

Otro ejemplo más gráfico: Probemos a llenar una botella de plástico con canicas. Si lanzamos la botella al aire y observamos su movimiento respecto al suelo, vemos que tanto la botella como las canicas caen atraídas por la gravedad. Sin embargo, si nos fijamos sólo en el movimiento de las canicas entre sí, todas caen a la misma velocidad entre sí y a la misma que la botella, ¡¡realmente están flotando unas con respecto a las otras!! Si ahora cambiamos la botella por un avión o una nave espacial y las canicas por personas tenemos exactamente el mismo efecto.

A la vista de estos ejemplos, podemos deducir que este efecto de “ausencia de peso” o “microgravedad” (pero no ingravidez, ya que la botella está cayendo por su efecto), se produce desde que la botella abandona nuestra mano hasta que el suelo detiene su caída. Por lo tanto se define “microgravedad” como el estado de movimiento en el que la única fuerza que actúa sobre el cuerpo es la gravedad ¡¿No suena un poco absurdo?!

Plataformas de Microgravedad

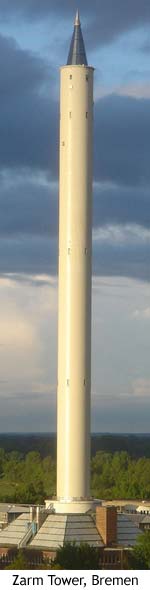

Zarm Tower, en BremenPara terminar esta breve introducción, veamos los distintos métodos que se emplean actualmente para “simular” la ausencia de la gravedad. Hemos quedado que lo único que hay que hacer es “caer” libremente; así pues el primer método que aparece en la historia son las Torres de Caída (se deja caer el experimento desde lo alto de una torre). Tiene el inconveniente del corto tiempo disponible para experimentación (la más alta de España posibilita hasta 2.1 seg; la mayor de Europa, la Zarm Tower de Bremen, con 146 metros de altura permite hasta 4,76 segundos), haciéndola inviable por ejemplo para experimentos biológicos, y por otra parte el complejo sistema de frenado para poder recuperar el experimento sano y salvo tras semejante caída.

Siguiendo en la línea de “levantar” el experimento hasta muy alto y dejarlo caer “a plomo” (expresión que curiosamente viene del primer uso que se les dio a las torres de caída, para enfriar plomo en microgravedad y conseguir balas esféricas, ya en el S. XVIII), están los cohetes de sondeo. El experimento a realizar se embarca en estos cohetes y se lanza hasta alturas espectacularmente elevadas (750 km en el caso del Cohete Europeo MAXUS, permitiendo obtener condiciones de microgravedad durante unos 15 minutos). La recuperación mediante paracaídas es más segura que en el caso anterior, pero el tiempo sigue siendo corto para muchos tipos de experimentos.

Ahora bien, ¿qué ocurre si en lugar de dejar caer una cosa “a plomo”, la lanzamos con una cierta velocidad? Pues que ya no cae en la vertical, sino un poco más allá (se dice que describe una parábola, y este es el caso de los vuelos parabólicos de los que hablaremos más adelante con más detenimiento). Cuanta mayor sea la velocidad con la que lo lancemos, más lejos caerá….¿es posible lanzarlo tan lejos que cuando caiga ya no lo haga sobre la superficie de la tierra, sino “más allá”? Es lo que se conoce cómo “poner en órbita”. Veamos esto según las palabras del propio Newton, en sus “Principia” publicados en 1687:

Si se dispara una bala de cañón desde la cima de una montaña con una velocidad dada y en una dirección paralela al horizonte, recorrerá una línea curva antes de que caiga al suelo (…) Y aumentando la velocidad podemos a nuestro antojo incrementar la distancia a la cual se proyecta (…) e incluso rodear la tierra antes de que caiga; o finalmente, podría no caer nunca en la Tierra sino avanzar hacia el espacio celeste y seguir en su movimiento al infinito

Así pues, hemos llegado a la respuesta a la primera pregunta: Los astronautas no flotan por estar lejos de la tierra, sino por estar cayendo alrededor de ella, igual que las canicas en el interior de la botella. Las ventajas de poner en órbita un experimento son inmensas comparadas con los métodos anteriores, empezando con que no está limitado el tiempo de permanencia en microgravedad, lo que permite llevar a cabo complejas investigaciones farmacéuticas, biológicas, física elemental…Dentro de las plataformas orbitales empleadas para investigación se distinguen las Cápsulas no tripuladas (como la rusa “Fotón”, que permanecen en órbita unos 30 días y luego regresan a la superficie terrestre), el Transbordador Espacial (tripulado, permanece en microgravedad unos 7 días llevando a bordo numerosos experimentos y laboratorios) o las Estaciones Espaciales (permanentemente en órbita).

Vuelos Parabólicos

Tras un rápido recorrido por las distintas plataformas de microgravedad existentes, pasemos a comentar en qué consisten los vuelos parabólicos.

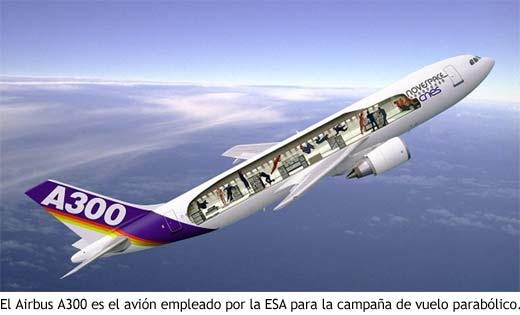

El Airbus A300 es el avión empleado por la ESA en los vuelos parabólicos.

Un vuelo parabólico es un tipo de maniobra conocida desde los comienzos de la aviación en la que el avión, a una cierta altura corta los motores y comienza a caer atraído por la gravedad terrestre, describiendo la misma trayectoria que cuando lanzamos una piedra a lo lejos. Como comentábamos antes, el hecho de estar cayendo bajo el único efecto de la gravedad permite obtener condiciones de microgravedad en su interior (Si bien es cierto que se deben anular el resto de fuerzas, como la sustentación de las alas y la resistencia aerodinámica, lo que resulta en una maniobra muy concreta).

El perfil de vuelo es el siguiente: Partiendo de una altitud de vuelo de unos 6 km, los pilotos ponen los motores a máxima potencia para trepar rápidamente hasta unos 8,5 km (subiendo con una inclinación de 47º, la sensación en el interior es de trepada completamente vertical). A medida que se aproxima a esta altitud, comienza la cuenta atrás “5, …, 3, 2, 1, Injection!” Los motores se reducen al ralentí (lo justo para compensar el rozamiento con el aire) y el avión comienza a caer. A partir de este momento y durante 22 segundos todo lo que hay en su interior comienza a flotar. Tras este corto periodo de microgravedad, comienza la cuenta atrás para la recuperación del avión “20…30…Pull out!” Los motores a máxima potencia estabilizan el avión de nuevo a unos 6 km de altitud y se prepara para una nueva secuencia. En un vuelo parabólico típico esta secuencia se realiza hasta un total de 31 veces; Una campaña consta de entre 2 y 3 vuelos permitiendo un tiempo acumulado de microgravedad superior a la media hora.

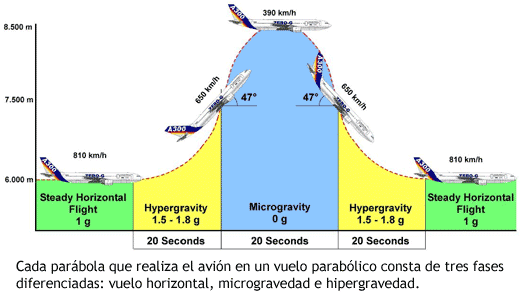

Gráfico que muestra las fases del vuelo parabólico.

Al igual que cuando tomamos una curva a gran velocidad en un coche, la fuerza centrífuga nos empuja hacia el exterior de la curva, tanto en la maniobra de ascenso cómo en la de recuperación, con los motores a máxima potencia, la fuerza centrífuga nos empuja hacia abajo, con tal fuerza que se llega a pesar el doble (1.8 G sostenidas durante unos 20 segundos). Esta característica también se emplea para otro tipo de experimentos, y físicamente es quizás la peor parte de toda la maniobra (la sangre baja rápidamente a los pies, quedándote pálido y con mareos, notas cómo tus órganos se comprimen, es difícil permanecer de pie, mantener los ojos abiertos e incluso respirar con normalidad). A estas fases se les conoce como “Hipergravedad”.

Héctor Salvador.


En el próximo artículo, Héctor nos contará su experiencia en el vuelo parabólico ¡no os lo perdáis!
